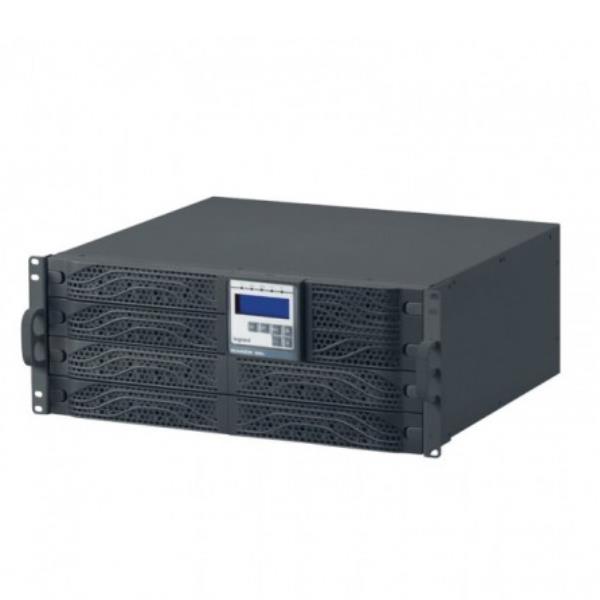

L’UPS Legrand modello Daker DK Plus 5000 è un gruppo di continuità con tecnologia PWM ad alta frequenza, tipologia On Line a Doppia Conversione, neutro passante, Potenza Nominale 5.000 VA , equipaggiato con batterie d’accumulatori di tipo ermetico regolate da valvola, contenute all’interno dell’UPS in un apposito vano o in uno o più armadi esterni, dimensionate per garantire un’autonomia minima di 10 minuti all’80%
del carico. Elettronica e batterie sono contenute in sole due unità rack.

Questo UPS ha un’architettura tale da essere installato sia in configurazione Tower che all’interno di armadi Rack. Il raddrizzatore dell’UPS è costituito da un circuito di controllo e regolazione (PFC), che oltre alle funzioni di normale raddrizzatore provvede a:

•  correggere  automaticamente il fattore di potenza del carico per riportarlo ad un valore >0,99 già con carico applicato in uscita pari all’ 20% del carico nominale
•  alimentare l’inverter senza richiedere energia alle batterie anche in presenza di tensione di rete molto bassa. •  assicurare una distorsione armonica totale della corrente d’ingresso THDIin <3% senza l’aggiunta di filtri o componenti supplementari.

Il circuito di bypass è progettato e realizzato conformemente a quanto di seguito descritto: −  Commutatore elettromeccanico −  Logica di comando e
di controllo gestita da microprocessore  che provvede a:

•  trasferire automaticamente il carico direttamente sulla rete primaria senza interruzione dell’alimentazione, al verificarsi delle condizioni di sovraccarico, sovratemperatura, tensione continua fuori delle tolleranze ed anomalia inverter;

•  ritrasferire automaticamente il carico da rete primaria a linea inverter, senza interruzione dell’alimentazione, al ripristino delle condizioni normali del carico; •  se la rete primaria e l’inverter non sono sincronizzati il bypass dovrà essere disabilitato.

Un software di diagnostica e shutdown (UPS Communicator),  se opportunamente installato in un PC collegato all’UPS, consente di accedere a tutti i dati di funzionamento, effettuare regolazioni  e impostazioni delle funzioni speciali e controllare lo shutdown dei sistemi operativi Windows
e Linux. Un software opzionale (UPS SuperviSor) consente lo shotdown gerarchico multiserver e la gestione dell’UPS in remoto per qualunque sistema operativo in rete eterogenea (Windows, Novell, Linux e i più diffusi Unix).Daker
DK Plus 1000 è gestito da microprocessore ed è in grado di visualizzare tramite un pannello di controllo e display LCD, allarmi  e modalità di funzionamento come di seguito descritto:

•  funzionamento normale

•  frequenza d’uscita non sincronizzata con l’ingresso

•  funzionamento a batteria

•  funzionamento in bypass

•  modulo di potenza guasto

•  sovraccarico

•anomalia generica

•  errato collegamento neutro

•  riserva di autonomia

•  fine autonomia

Il Sistema Statico di Continuità Daker DK Plus 1000 possiede la marcatura CE in accordo con le Direttive 2014/35, 2104/30 ed è progettato e realizzato in conformità alle seguenti norme: •  EN 62040-1 “Prescrizioni generali e di sicurezza per UPS utilizzati in aree accessibili all’operatore” •  EN 62040-2
“Prescrizioni di compatibilità elettromagnetica (EMC)” •  EN 62040-3 “Prescrizioni di prestazione e metodi di prova”
