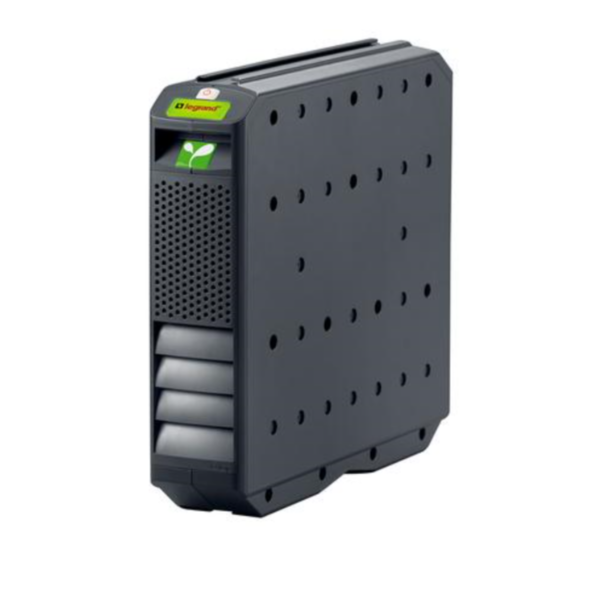

L’UPS Legrand modello Whad HE 800 è un gruppo di continuità con tecnologia PWM ad alta frequenza, tipologia On Line a Doppia Conversione, neutro passante, Potenza Nominale 800 VA – 800 W, equipaggiato con batterie d’accumulatori di tipo ermetico regolate da valvola, contenute all’interno dell’UPS in un apposito vano o in uno o più armadi esterni, dimensionate per garantire un’autonomia minima di 15 minuti all’80% del carico.Il raddrizzatore dell’UPS è costituito da un circuito di controllo e regolazione (PFC), che oltre alle funzioni di normale raddrizzatore provvede a:

• correggere automaticamente il fattore di potenza del carico perriportarlo ad un valore >0,99 già con carico applicato in uscita pari all’ 20% del carico nominale

• alimentare l’inverter senza richiedere energia alle batterie anchein presenza di tensione di rete molto bassa (funzionamento con alimentazione da rete per valori di VIN≅ 110 Vac al 50% del carico nominale)

• assicurare una distorsione armonica totale della corrented’ingresso THDIin < 3% senza l’aggiunta di filtri o componenti supplementari

Il circuito di bypass è progettato e realizzato conformemente a quanto di seguito descritto:− Commutatore elettromeccanico− Logica di comando e di controllo gestita da microprocessore che provvede a:

• trasferire automaticamente il carico direttamente sulla reteprimaria senza interruzione dell’alimentazione, al verificarsi delle condizioni di sovraccarico, sovratemperatura, tensione continua fuori delle tolleranze ed anomalia inverter;

• ritrasferire automaticamente il carico da rete primaria a lineainverter, senza interruzione dell’alimentazione, al ripristino delle condizioni normali del carico;

• se la rete primaria e l’inverter non sono sincronizzati il bypassdovrà essere disabilitato.
