• correggere automaticamente il fattore di potenza del carico per riportarlo ad un valore >0,99 già con carico applicato in uscita pari all’ 20% del carico nominale Il circuito di bypass è progettato e realizzato conformemente a quanto di seguito descritto: − Commutatore elettromeccanico − Logica di comando e • trasferire automaticamente il carico direttamente sulla rete primaria senza interruzione dell’alimentazione, al verificarsi delle condizioni di sovraccarico, sovratemperatura, tensione continua fuori delle tolleranze ed anomalia inverter; • ritrasferire automaticamente il carico da rete primaria a linea inverter, senza interruzione dell’alimentazione, al ripristino delle condizioni normali del carico; • se la rete primaria e l’inverter non sono sincronizzati il bypass dovrà essere disabilitato. • funzionamento normale • frequenza d’uscita non sincronizzata con l’ingresso • funzionamento a batteria • funzionamento in bypass • modulo di potenza guasto • sovraccarico •anomalia generica • errato collegamento neutro • riserva di autonomia • fine autonomia
L’UPS Legrand modello Daker DK Plus 1000 è un gruppo di continuità con tecnologia PWM ad alta frequenza, tipologia On Line a Doppia Conversione, neutro passante, Potenza Nominale 1.000 VA – 900 W, equipaggiato con batterie d’accumulatori di tipo ermetico regolate da valvola, contenute all’interno dell’UPS in un apposito vano o in uno o più armadi esterni, dimensionate per garantire un’autonomia minima di 10 minuti all’80%
del carico. Elettronica e batterie sono contenute in sole due unità rack.

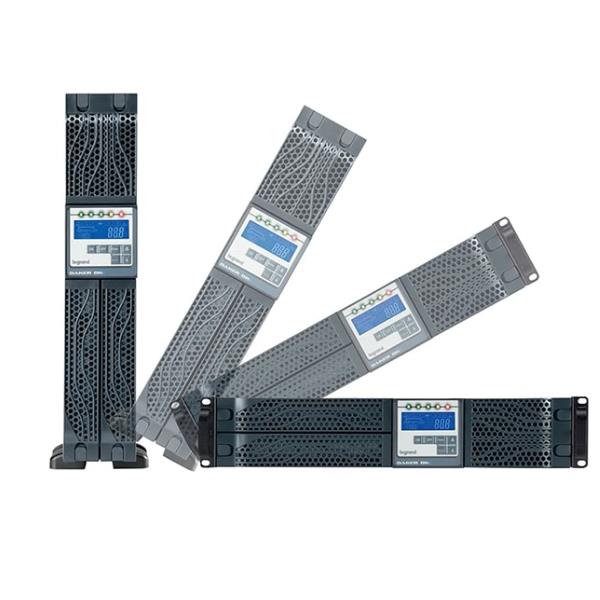

Questo UPS ha un’architettura tale da essere installato sia in configurazione Tower che all’interno di armadi Rack. Il raddrizzatore dell’UPS è costituito da un circuito di controllo e regolazione (PFC), che oltre alle funzioni di normale raddrizzatore provvede a:
• alimentare l’inverter senza richiedere energia alle batterie anche in presenza di tensione di rete molto bassa. • assicurare una distorsione armonica totale della corrente d’ingresso THDIin <3% senza l’aggiunta di filtri o componenti supplementari.
di controllo gestita da microprocessore che provvede a:
Un software di diagnostica e shutdown (UPS Communicator), se opportunamente installato in un PC collegato all’UPS, consente di accedere a tutti i dati di funzionamento, effettuare regolazioni e impostazioni delle funzioni speciali e controllare lo shutdown dei sistemi operativi Windows
e Linux. Un software opzionale (UPS SuperviSor) consente lo shotdown gerarchico multiserver e la gestione dell’UPS in remoto per qualunque sistema operativo in rete eterogenea (Windows, Novell, Linux e i più diffusi Unix).Daker
DK Plus 1000 è gestito da microprocessore ed è in grado di visualizzare tramite un pannello di controllo e display LCD, allarmi e modalità di funzionamento come di seguito descritto:
Il Sistema Statico di Continuità Daker DK Plus 1000 possiede la marcatura CE in accordo con le Direttive 2014/35, 2104/30 ed è progettato e realizzato in conformità alle seguenti norme: • EN 62040-1 “Prescrizioni generali e di sicurezza per UPS utilizzati in aree accessibili all’operatore” • EN 62040-2
“Prescrizioni di compatibilità elettromagnetica (EMC)” • EN 62040-3 “Prescrizioni di prestazione e metodi di prova”

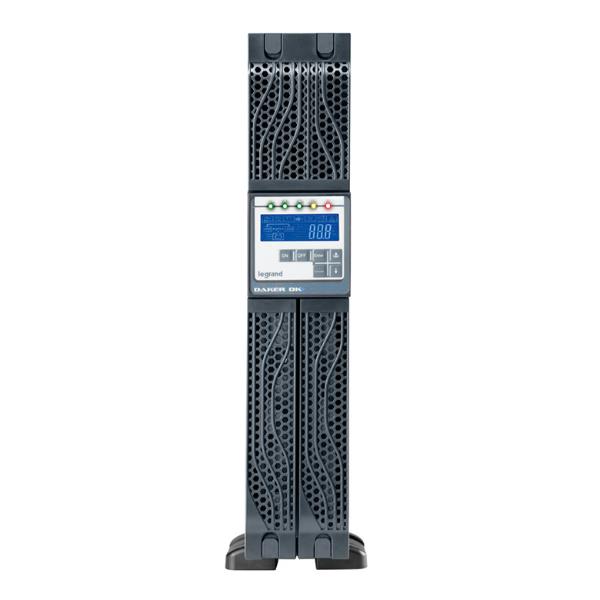

UPS DAKER DK + 1000VA
Specifications for UPS DAKER DK + 1000VA
| Caratteristiche generali | |
|---|---|
| Formato | Rack/Tower |
| Tecnologia | Online (VFI) |
| Connettività | |
| Scheda di rete inclusa | No |
| Uscita | |
| Potenza erogata Watt | 900 W |
| Potenza Erogata Va | 1.000 Va |
